Что такое самоподъемная опалубка?

Введение

Как сегодня высокие здания растут так быстро? Современные проекты нуждаются в эффективных строительных системах. Одним из важных решений является самоподъемная опалубка — система, которая позволяет платформам опалубки перемещаться вверх вместе со структурой во время строительства.

В отрасли строительного оборудования такие компании, как Tianjin Easy Scaffolding Co., Ltd., разрабатывают системы лесов и опалубки, используемые в проектах высотного строительства. В этой статье вы узнаете, что такое самоподъемная опалубка , как она работает, ее основные компоненты и где она обычно используется в вертикальном бетонном строительстве.

Что такое самоподъемная опалубка?

Самоподъемная опалубка — это специализированная строительная система, используемая для возведения железобетонных конструкций, поднимающихся вертикально, таких как ядра высотных зданий, несущие стены и шахты лифтов. В отличие от традиционных систем опалубки, которые необходимо поднимать и перемещать башенными кранами после каждой заливки бетона, самоподъемная опалубка предназначена для перемещения вверх по конструкции по мере продвижения строительства. Эта способность позволяет опалубке, рабочим платформам и системам поддержки оставаться подключенными к зданию при переходе с одного уровня на другой.

Самоподъемная опалубка — это строительная система, используемая в высотных бетонных конструкциях, при которой опалубочная платформа поднимается вверх вдоль здания по мере строительства. В отличие от обычной опалубки, которую приходится поднимать кранами, в системе используются встроенные механизмы подъема — часто гидравлические — для вертикального перемещения, оставаясь при этом прикрепленными к конструкции.

В современных строительных проектах эта система поддерживает непрерывные вертикальные строительные процессы. Рабочие могут выполнять установку арматуры, заливку бетона и осмотр непосредственно со встроенных платформ, прикрепленных к опалубочной конструкции. Как только секция бетона затвердевает до необходимой прочности, система поднимается на следующий уровень, позволяя продолжить строительный цикл с минимальными перерывами.

Структурная концепция системы самоподъемной опалубки

Система самоподъемной опалубки объединяет несколько структурных элементов, которые работают вместе, поддерживая вертикальную конструкцию. Вместо того, чтобы функционировать как независимые части оборудования, эти компоненты образуют интегрированную платформу, которая перемещается вверх по зданию по мере роста конструкции.

По своей сути система состоит из опалубочных щитов, опорных рам, подъемных механизмов и рабочих площадок. Панели опалубки формируют железобетонные стены, а каркас конструкции выдерживает нагрузки, возникающие во время заливки бетона и строительных работ. Подъемный механизм позволяет всей сборке двигаться вверх, а рабочие платформы обеспечивают безопасные зоны для выполнения строительных бригад.

Одной из ключевых особенностей этой системы является ее соединение с частично завершенной бетонной конструкцией. Точки крепления, заделанные в предварительно залитый бетон, служат местами крепления подъемной системы. Эти анкеры позволяют опалубке оставаться надежно прикрепленной к зданию во время ее вертикального перемещения.

Поскольку система остается прикрепленной к конструкции на протяжении всего строительства, поддерживать выравнивание легче, чем при использовании обычной опалубки, поднимаемой краном. Эта структурная концепция позволяет строительным бригадам эффективно возводить высокие железобетонные конструкции, сохраняя при этом постоянную геометрию стен на многих уровнях.

Как работает самоподъемная опалубка в высотном строительстве

В проектах высотных зданий вертикальные бетонные конструкции обычно возводятся посредством серии повторяющихся циклов заливки. Самоподъемная опалубка поддерживает этот процесс, позволяя опалубочной системе двигаться вверх после завершения бетонирования каждого уровня. Вместо демонтажа и перемещения панелей опалубки на каждом этапе подъемно-переставная система продвигается вдоль здания в контролируемом и непрерывном процессе.

Во время строительства опалубка остается прикрепленной к конструкции посредством анкерных кронштейнов и направляющих систем. Как только секция бетона достигает необходимой прочности, подъемный механизм поднимает всю платформу, включая панели опалубки, опорные рамы и рабочие настилы, на следующий строительный уровень.

Такой подход позволяет строительным бригадам поддерживать стабильный рабочий процесс, что особенно важно в высотных зданиях, где могут потребоваться десятки циклов вертикальной заливки.

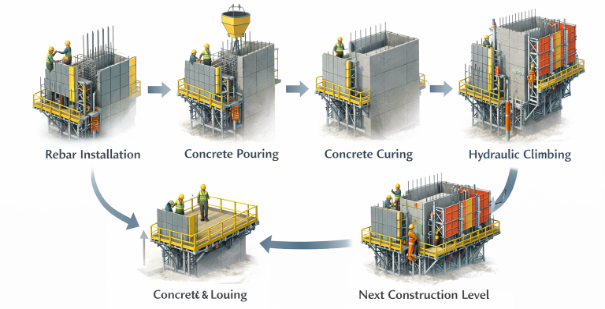

Строительный цикл во время вертикального восхождения

Эксплуатация системы подъемно-переставной опалубки следует повторяющейся последовательности этапов строительства. Каждый этап подготавливает конструкцию для следующего вертикального участка бетона.

Типичный цикл строительства:

1. Установка арматуры и расположение опалубки. Перед заливкой бетона в соответствии с проектом конструкции устанавливаются арматурные стержни. Панели опалубки располагаются вокруг арматурного каркаса, создавая форму, определяющую форму бетонной стены или ядра.

2. Заливка и затвердевание бетона. Бетон заливается в панели опалубки и оставляется на затвердевание. На этом этапе опалубка остается прочно прикрепленной к конструкции посредством анкерных систем, стабилизирующих платформу.

3. Операция подъема. Как только бетон достигает необходимой прочности, подъемный механизм активируется и поднимает всю опалубочную конструкцию на следующий строительный уровень.

4. Подготовка к следующему циклу. После того как система достигает нового положения, ее закрепляют в новых точках крепления и начинается следующий цикл строительства.

Этот процесс продолжается неоднократно, пока вертикальная конструкция не достигнет своей окончательной высоты.

Гидравлические подъемные механизмы и структурное руководство

Большинство современных систем самоподъемной опалубки используют гидравлические механизмы для подъема. Гидравлические цилиндры создают силу, необходимую для подъема всей опалубки, включая панели, рабочие платформы и строительное оборудование.

Направляющие устанавливаются вдоль конструкции, чтобы обеспечить движение системы вверх по контролируемому пути. Эти рельсы предотвращают боковое смещение и помогают поддерживать правильное вертикальное положение опалубки.

Взаимодействие между гидравлическими устройствами и направляющими системами имеет важное значение для безопасных и стабильных операций подъема.

Вместе эти элементы позволяют опалубке плавно подниматься по зданию, не требуя подъема крана.

Стабильность и безопасность во время альпинистских операций

Поддержание устойчивости во время подъема имеет решающее значение, особенно в высоких конструкциях, строительство которых ведется на значительной высоте. Для обеспечения безопасной эксплуатации системы самоподъемной опалубки полагаются на встроенные точки крепления внутри ранее отлитой бетонной конструкции.

Эти анкеры поддерживают вес опалубочной системы и безопасно передают нагрузку на здание. Во время подъема анкеры также направляют движение системы, обеспечивая контролируемый и сбалансированный подъем.

Помимо структурной устойчивости, безопасность работников поддерживается за счет интегрированных платформенных систем. Строительные бригады работают с многоуровневых рабочих площадок, оборудованных перилами, барьерами безопасности и обозначенными маршрутами доступа.

Общие функции безопасности включают в себя:

● Системы ограждений, которые помогают предотвратить падение с поднятых платформ.

● Закрытые рабочие зоны, защищающие рабочих во время установки арматуры и заливки бетона.

● Управляемые подъемные механизмы, обеспечивающие плавное вертикальное перемещение опалубки.

Сочетая структурное крепление, гидравлические подъемные системы и встроенные платформы безопасности, самоподъемная опалубка позволяет строительным бригадам безопасно и эффективно выполнять вертикальные строительные работы.

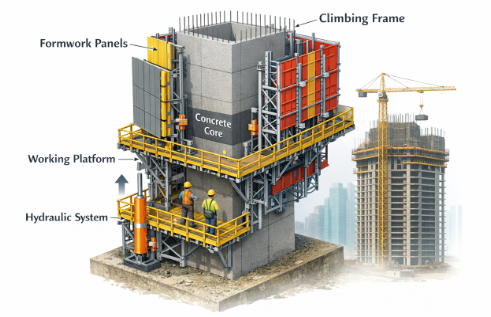

Ключевые компоненты системы самоподъемной опалубки

Система самоподъемной опалубки состоит из нескольких структурных и механических компонентов, которые работают вместе во время вертикального строительства. Эти компоненты позволяют системе сохранять устойчивость, поддерживать строительные работы и двигаться вверх по конструкции по мере завершения строительства каждой бетонной секции.

Поскольку система должна выдерживать большие нагрузки от свежего бетона, рабочих и оборудования, каждый компонент играет особую роль в поддержании структурной целостности во время строительного цикла.

Опалубочные панели и опорные конструкции

Опалубочные панели — это поверхности, используемые для формования железобетонных стен, сердечников и других вертикальных элементов. Эти панели определяют форму и отделку бетонной конструкции и должны оставаться точно выровненными на протяжении всего процесса строительства.

Эти панели поддерживаются структурными рамами и кронштейнами, которые распределяют нагрузки по всей опалубке. Эти рамы стабилизируют панели во время заливки бетона и сохраняют жесткость при подъеме.

К основным функциям опалубочных панелей и опорных конструкций относятся:

● Формирование железобетонных стен и вертикальных сердечников.

● Поддержание точных размеров и выравнивания на нескольких уровнях конструкции.

● Перенос нагрузок от свежего бетона и строительной техники на подъемную конструкцию.

Вместе эти элементы образуют основной структурный каркас системы подъемной опалубки.

Гидравлические альпинистские устройства

Гидравлические подъемные устройства обеспечивают механическую силу, необходимую для подъема опалубки между уровнями конструкции. Гидравлические цилиндры выдвигаются вверх по подъемным рельсам или кронштейнам, прикрепленным к конструкции, постепенно поднимая всю сборку.

Поскольку гидравлические системы обеспечивают контролируемый подъем, они широко используются в технологии подъемно-переставной опалубки. Процесс подъема происходит в виде серии скоординированных шагов, которые удерживают платформу в равновесии при ее вертикальном движении.

Некоторые системы, ориентированные на строительство, включают в себя специализированные конфигурации гидравлического подъема, включая такие решения, как безопасная гидравлическая система самоподъема (SCP), разработанная для вертикальных строительных конструкций.

Анкерные системы и направляющие

Анкерные системы соединяют сборную подъемную опалубку с бетонной конструкцией. Анкеры обычно заделываются в бетон на более ранних этапах строительства и позже служат точками крепления подъемной системы.

Эти закрепляющие компоненты выполняют несколько важных ролей:

● Поддержка веса опалубочной конструкции.

● Передача нагрузок на конструкцию здания.

● Направление системы во время вертикального движения.

Вдоль конструкции установлены направляющие для контроля пути подъема. Они обеспечивают вертикальное перемещение опалубки без нежелательного горизонтального смещения.

Рабочие платформы и зоны доступа

Рабочие платформы интегрированы в конструкцию опалубки, обеспечивая безопасные и организованные площадки для строительных работ. Эти платформы обычно располагаются на нескольких уровнях вокруг опалубки.

Каждый уровень предназначен для определенных задач. Верхние платформы могут использоваться для установки арматуры, а нижние платформы служат для регулировки опалубки и работ по отделке бетона.

Важные особенности этих платформ включают в себя:

● Многоуровневые рабочие площадки, позволяющие одновременно выполнять различные строительные работы.

● Системы ограждений, защищающие рабочих от падения во время работ на высоте.

● Подъездные пути и лестницы, обеспечивающие безопасное перемещение между уровнями платформы.

Интегрируя рабочие платформы в подъемную конструкцию, система обеспечивает стабильную среду, в которой бригады могут безопасно выполнять строительные задачи, пока здание продолжает расти.

Применение самоподъемной опалубки

Системы самоподъемной опалубки широко используются в проектах, связанных с высокими железобетонными конструкциями. Эти системы особенно эффективны в средах, где вертикальная конструкция должна повторяться на многих уровнях, сохраняя при этом постоянное выравнивание.

В современном высотном строительстве самоподъемная опалубка поддерживает непрерывные строительные процессы, позволяя платформе опалубки подниматься вдоль конструкции по мере завершения каждого уровня.

Стены ядра и шахты лифтов

Одним из наиболее распространенных применений самоподъемной опалубки является возведение каркасных конструкций. Несущие стены являются центральными элементами высотных зданий и обычно содержат лифтовые шахты, лестничные клетки и служебные каналы.

Поскольку эти конструкции проходят вертикально по всей высоте здания, подъемная опалубка позволяет строительным бригадам сохранять выравнивание, повторяя один и тот же цикл строительства на многих этажах.

Типичные области применения включают в себя:

● Шахты лифтов, требующие гладких и точно выровненных бетонных стен.

● Лестничные ядра, являющиеся частью системы структурной устойчивости здания.

● Сервисные ядра, содержащие механические и электрические системы.

Высотные бетонные здания

Самоподъемная опалубка также широко применяется при строительстве высоких железобетонных башен. В этих проектах несущие стены и ядро ​​конструкции возводятся непрерывно от фундамента вверх.

Поскольку система опалубки поднимается вдоль конструкции, строительные бригады могут поддерживать стабильный рабочий процесс без многократного демонтажа и перемещения панелей опалубки.

К распространенным конструктивным элементам, возводимым с помощью подъемно-переставной опалубки, относятся:

Поддерживая непрерывное вертикальное строительство, самоподъемная опалубка стала важной технологией в современных железобетонных высотных проектах.

Заключение

Самоподъемная опалубка играет важную роль в современном железобетонном строительстве, позволяя платформам опалубки перемещаться вверх вместе с конструкцией на каждом этапе строительства. Благодаря скоординированным механизмам подъема, структурным компонентам и повторяющимся циклам строительства система поддерживает эффективное и контролируемое вертикальное строительство в высотных проектах. Решения, разработанные компанией Tianjin Easy Scaffolding Co., Ltd., предоставляют надежные системы опалубки, которые помогают повысить эффективность строительства, точность конструкции и безопасность на строительной площадке.

Часто задаваемые вопросы

Вопрос: Для чего используется самоподъемная опалубка?

Ответ: Самоподъемная опалубка используется для возведения вертикальных железобетонных конструкций, таких как основные стены, лифтовые шахты и несущие стены в высотных зданиях.

Вопрос: Как работает самоподъемная опалубка?

Ответ: Самоподъемная опалубка перемещается вверх с помощью гидравлических или механических систем подъема после того, как каждая заливка бетона достигает необходимой прочности.

Вопрос: Каковы основные компоненты системы самоподъемной опалубки?

Ответ: Система самоподъемной опалубки обычно включает панели опалубки, опорные рамы, гидравлические подъемные устройства, направляющие и рабочие платформы.

Вопрос: Когда в строительстве следует использовать самоподъемную опалубку?

Ответ: Самоподъемная опалубка наиболее подходит для высоких бетонных конструкций, где требуются повторяющиеся вертикальные циклы строительства.
