Модульные леса Ringlock для строительства и промышленного доступа

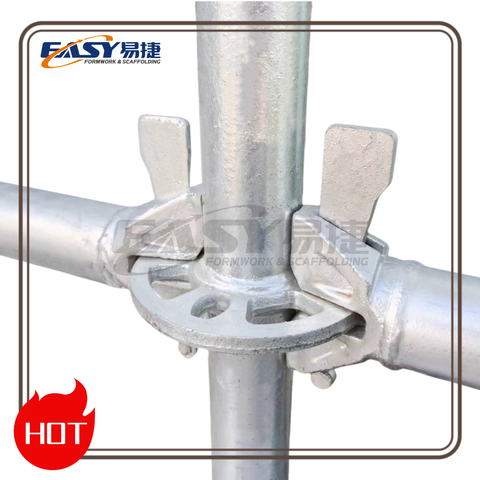

Строительные леса Ringlock объединяют вертикальные стойки, горизонтальные рейки и диагональные распорки посредством соединения розетки и клина. Его модульная конструкция позволяет конфигурировать рабочие платформы и конструкции доступа в зависимости от высоты здания, расположения отсеков и зон обслуживания. Клиновые соединения помогают бригадам эффективно собирать подходящие компоненты, а стальная конструкция и соответствующая обработка поверхности позволяют многократно использовать проект.
Tianjin Easy Scaffolding Co., Ltd. поставляет стальные компоненты Ringlock, платформы, лестницы и аксессуары для подрядчиков, дистрибьюторов строительных лесов и компаний по аренде. Независимо от того, приобретаете ли вы пакет проекта или пополняете выбранные детали, начните с размеров системы и предполагаемой компоновки, чтобы компоненты можно было выбирать вместе.
Что включает в себя система строительных лесов Ringlock?
Пакет проекта обычно объединяет основные структурные компоненты с основаниями, настилом, доступом и защитой кромок. Упорядочение стандартов и реестров само по себе не определяет полностью работающую основу.
| Компонент | Основная функция | Что указать |
| Вертикальный стандарт | Обеспечивает точки соединения вертикального элемента и розетки. | Длина, диаметр трубки, толщина стенки, расстояние между розетками и расположение патрубков. |
| Горизонтальный регистр | Соединяет стандарты и устанавливает горизонтальное расположение ячеек | Семейство системы, размер ячейки, соединительная головка и количество |
| Диагональная распорка | Фиксирует выбранный отсек и расположение лифта | Горизонтальный размер пролета, высота подъема и геометрия распорки |
| Базовый воротник и регулируемый базовый домкрат | Обеспечить пусковое соединение и регулировку основания. | Базовая конфигурация, размеры домкрата и необходимая регулировка |
| Стальная доска или рабочая платформа | Формирует рабочую колоду | Ширина настила, пролет опоры, расположение крюков и детали крепления |
| Кронштейн | Предоставляет расширение платформы, если оно включено в проект. | Ширина выдвижения, расположение настила и детали подключения |
| Ограждение и бортик | Обеспечьте указанную защиту края платформы. | Размеры платформы, расположение рельсов и соединение бортов |

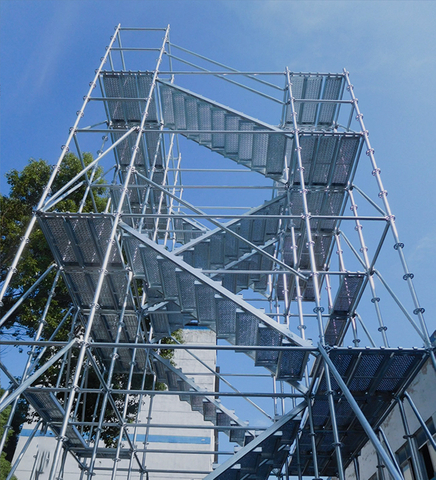

| Лестница, перила и ворота доступа | Сформировать запланированный маршрут доступа и защиту посадки | Планировка лестницы, размеры площадок и соединения |
Дополнительные элементы, такие как стопорные штифты, решетчатые балки или поворотные опоры, должны быть указаны там, где это требуется предлагаемой конфигурацией.
Стальные стандарты кольцевых замков, гроссбы и скобы
Следующие размеры описывают каталогизированные семейства компонентов. Прежде чем сопоставлять риги, раскосы и платформы, выберите все семейство.
| Семейство компонентов | Внешний диаметр трубки × Толщина стенки | Каталогизированные размеры |

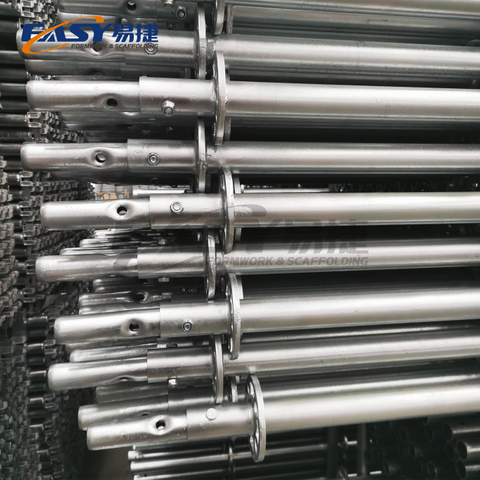

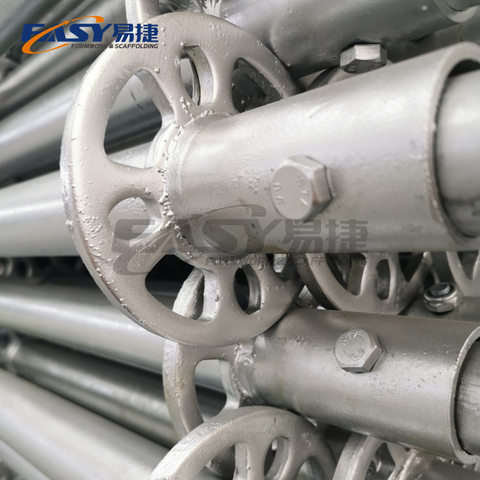

| Вертикальный стандарт | 48,3 × 3,2 мм или 60,3 × 3,2 мм | Длина: 500/1000/1500/2000/2500/3000 мм. |

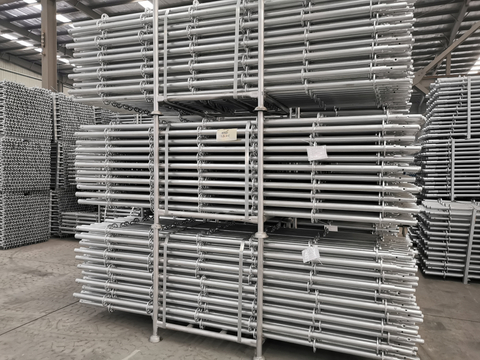

| Ledger — семейство измерений США и Канады. | 48,3×3,2/3,0/2,5 мм | Длина: 650/920/1150/1830/2440/3050 мм. |
| Ledger — семейство измерений Австралии и Новой Зеландии | 48,3×3,2/3,0/2,5 мм | Длина: 732/1088/1400/1572/2072/2572 мм. |
| Диагональная распорка — семейство размеров США/Канады | 48,3 × 2,75 мм или 48,3 × 2,50 мм | Размер отсека × высота подъема: 650/920/1150/1830/2440/3050 × 2000 мм. |
| Диагональная распорка — семейство размеров Австралии и Новой Зеландии | 48,3 × 2,75 мм или 48,3 × 2,50 мм | Размер отсека × высота подъема: 732/1088/1400/1572/2072/2572 × 2000 мм. |
Для раскоса размер отсека и высота подъема определяют конфигурацию, которую он обслуживает; они не являются общей длиной диагонали скобы. Для регистров подтвердите соглашение о длине чертежа и полученное расстояние между стандартами.
Эти географические метки идентифицируют семейства измерений каталога. Они не обеспечивают одобрение проекта или совместимость с системой другого поставщика. Сам по себе диаметр трубки 48,3 мм также не является подтверждением того, что соединительные головки, розетки, патрубки и палубные крюки подойдут к существующему оборудованию.
Варианты стали Q235 и Q345 указаны для стандартов и реестров в этих семействах каталогов. Для перечисленных основных компонентов доступны версии с горячим цинкованием и порошковым покрытием; для каждой позиции в заказе укажите марку и отделку стали.
Платформы, кронштейны и компоненты доступа
Рабочую палубу выбирайте вместе с планировкой отсека. Ассортимент компонентов Ringlock компании Easy Scaffolding включает стальные доски, платформы из алюминия и фанеры, кронштейны, подножки, стальные лестницы, алюминиевые лестницы и поручни.
В одной серии каталогов перечислены стальные доски шириной 320 мм и длиной 1,15, 1,57, 2,13 и 3,05 м с кронштейнами, описанными для одной, двух или трех досок шириной 320 мм. Также указаны платформы из алюминия и фанеры шириной 610 мм и длиной 2,57 и 3,05 м. Это отдельные конфигурации каталога; Выбор настила должен соответствовать чертежу соединений и фактическому опорному пролету.
Для комплекта лестничного доступа включите в запрос лестницу, площадки, внутренние и внешние поручни, ворота и соединительные компоненты. Для расширения платформы определите расположение кронштейнов и необходимый настил и защиту кромок. Это помогает определить объем поставок до сравнения цен.
Выбор пакета проекта или компонентов для замены
Для подрядчиков: Отправьте план или высоту строительных лесов, рабочую высоту, расположение отсеков, расстояние между лифтами, маршрут доступа и требуемую нагрузку на платформу или расчетные нагрузки. Если Ringlock рассматривается в качестве опоры или закрепления, укажите схему опоры и технические требования, чтобы предлагаемую конфигурацию можно было рассмотреть для такого использования.
Для дистрибьюторов: Подготовьте подробный набор стандартов, регистров, раскосов, колод и аксессуаров. Определите семейство размеров, материал и отделку для каждого изделия, а также количество и любые требования к маркировке или упаковке.
Для прокатных компаний: Прежде чем заказывать запасное оборудование, определите существующее оборудование. Фотографии соединений, чертежи компонентов и размеры образцов помогают проверить геометрию розеток, клиновых головок, патрубков и соединений настилов. Четко обозначайте соответствующие семейства компонентов в графике закупок.
Информация для отправки расценок на строительные леса Ringlock
Отправьте существующую спецификацию или предоставьте следующую информацию о проекте:
- Местоположение проекта, приложение и порт назначения.
- План или фасад, общая длина, ширина и рабочая высота.
- Размеры отсека, высота подъема и количество рабочих уровней.
- Нагрузка на платформу или расчетные нагрузки с требованиями к доступу, креплениям и опорам, указанными на расчете.
- Семейство компонентов, размеры труб, марка и отделка стали.
- Количество стоек, полок, раскосов, оснований, платформ, предметов доступа и защиты кромок.
- Чертежи или фотографии существующего оборудования для заказов на замену.
- Необходимая техническая документация, дата поставки, требования к упаковке и торговые условия.
Если проект требует тестовой документации, укажите предлагаемые компоненты и требуемый стандарт вместе с запросом, чтобы соответствующие документы и их объем можно было проверить на соответствие заказу.
Общие вопросы о покупке
Могу ли я заказать отдельные компоненты Ringlock?
Вы можете запросить выбранные стандарты, бухгалтерские книги, раскосы или аксессуары, а также пакет проекта. Укажите размеры, сведения о соединениях и количества, чтобы в запросе были указаны правильные позиции. Для предлагаемого заказа подтверждены минимальные объемы заказа и графики поставок.
Взаимозаменяемы ли стандарты 48,3 мм и 60,3 мм?
Это разные варианты размеров трубок. Прежде чем выбирать версию или комбинировать детали с имеющимся запасом, проверьте полную конструкцию компонентов и детали соединений.

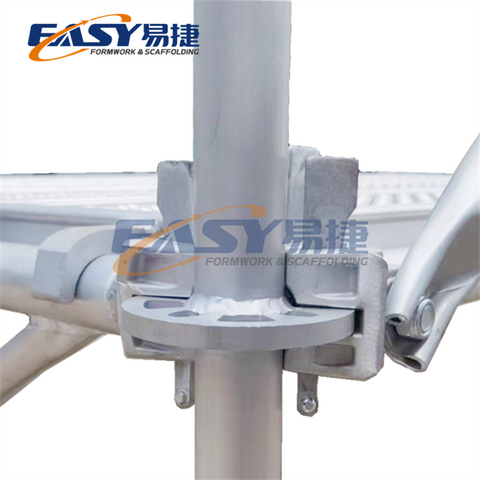

Описана ли на этой странице также алюминиевый замок Ringlock?
В ассортимент продукции Easy Scaffolding входят стальные и алюминиевые замки Ringlock. Приведенные выше размеры описывают семейства стальных компонентов. Для алюминиевого замка Ringlock отправьте отдельный запрос с указанием необходимой модели, материала, компоновки и документации.
Запросите расценки на строительные леса Ringlock
Отправьте список компонентов или чертежи проекта в Easy Scaffolding вместе с пунктом назначения и требуемой датой доставки. Определите, нужен ли вам полный пакет проекта или отдельные запасные части, чтобы предложение охватывало предполагаемый объем.
Электронная почта: mason@easy--scaffolding.com
Ватсап: +86 13212036031
