Роль самоподъемной опалубки в бетонном строительстве

Города с каждым годом становятся выше. Как строители заливают бетон на такую ​​высоту? Один из ответов — самоподъемная опалубка. Она движется вверх вместе с конструкцией. В этой статье вы узнаете, как работает самоподъемная опалубка и почему это важно в современном бетонном строительстве.

Понимание самоподъемной опалубки в бетонном строительстве

Концепция и основные функции самоподъемной опалубки

Самоподъемная опалубка — это специализированная опалубочная система, предназначенная для автоматического перемещения вверх по мере вертикального роста бетонной конструкции. При традиционных методах строительства панели опалубки необходимо разбирать и поднимать кранами после каждой заливки бетона, что требует значительных затрат времени, труда и координации. Самоподъемная опалубка представляет собой другой подход за счет интеграции механизма подъема, который позволяет опалубке двигаться вверх вдоль конструкции, оставаясь при этом прикрепленной к ней. Этот механизм позволяет системе непрерывно развиваться по мере завершения строительства каждой новой секции бетона.

Основной целью самоподъемной опалубки является поддержка вертикальных строительных процессов в таких проектах, как высотные здания, железобетонные конструкции, лифтовые шахты и системы несущих стен. Поскольку эти конструкции требуют повторных циклов заливки на увеличивающейся высоте, способность опалубки перемещаться вместе со зданием значительно повышает эффективность и стабильность рабочего процесса. После установки система становится частью строительного процесса, а не временным компонентом, который необходимо неоднократно демонтировать и собирать заново.

На практике система работает в рамках цикла, который начинается с установки арматуры и выравнивания опалубки. В форму заливается бетон, и как только материал достигает достаточной прочности, опалубка поднимается на следующий уровень с помощью гидравлического или механического подъемного механизма. Поскольку система остается соединенной с ранее залитым бетоном посредством анкерных устройств, она сохраняет структурную устойчивость во время процесса подъема.

По сравнению с обычными системами опалубки самоподъемная опалубка обладает рядом конструктивных и эксплуатационных характеристик, которые делают ее особенно подходящей для высоких бетонных конструкций.

Обеспечивая контролируемое вертикальное движение и сокращая повторяющиеся монтажные работы, самоподъемная опалубка обеспечивает надежное решение для проектов, требующих точного и эффективного вертикального строительства.

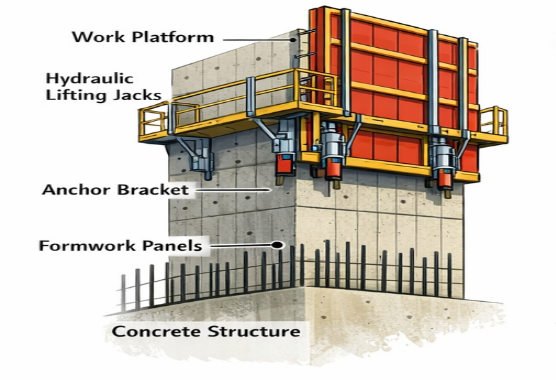

Структурные компоненты системы самоподъемной опалубки

Система самоподъемной опалубки состоит из нескольких взаимосвязанных конструктивных элементов, предназначенных для поддержки как панелей опалубки, так и рабочей среды, необходимой для вертикального строительства. Каждый компонент способствует стабильности, мобильности и безопасности всей системы. Понимание этих структурных элементов помогает объяснить, как система функционирует как интегрированная строительная платформа, а не просто бетонная форма.

В центре системы находятся структурные рамы и кронштейны, поддерживающие панели опалубки. Эти рамы несут вес свежего бетона, самих панелей опалубки и рабочих, работающих на платформах. Поскольку свежий бетон оказывает значительное давление во время заливки, конструкция рам должна обеспечивать сохранение жесткости и предотвращение деформации. Несущая конструкция также обеспечивает правильное соответствие опалубки геометрии здания.

Еще одним важным компонентом является система крепления. Анкеры соединяют подъемную конструкцию с предварительно отлитыми бетонными секциями, безопасно передавая нагрузки на ядро ​​конструкции здания. Эти точки крепления позволяют системе оставаться устойчивой как во время заливки бетона, так и во время подъема. Без этого надежного соединения опалубка не сможет сохранять точное позиционирование на увеличенной высоте.

В систему также входят рабочие площадки, окружающие опалубку. Эти платформы позволяют строительному персоналу выполнять такие задачи, как установка арматуры, проверка и регулировка опалубки. Во многих системах используются несколько уровней платформы, чтобы разные задачи могли выполняться одновременно, не мешая друг другу.

Вместе эти компоненты образуют устойчивую и мобильную конструкцию, способную поддерживать как опалубку, так и работающие вокруг нее строительные бригады. Интеграция этих элементов позволяет системе функционировать как полноценная вертикальная строительная платформа.

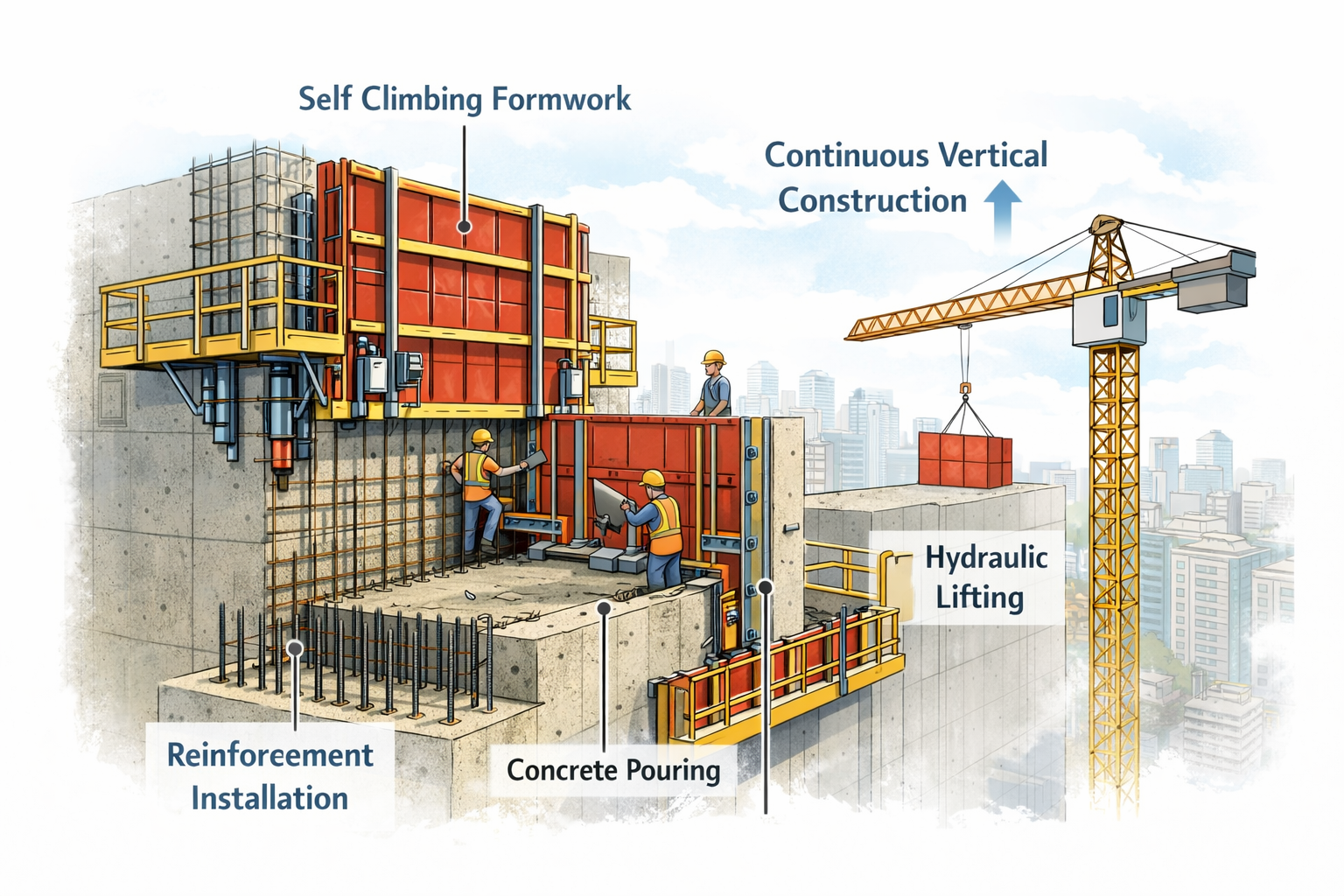

Принцип работы при вертикальном строительстве

Принцип действия самоподъемной опалубки основан на повторяющемся цикле подъема, который происходит параллельно со строительством бетонной конструкции. Этот цикл объединяет несколько этапов строительства, включая установку арматуры, выравнивание опалубки, заливку бетона, его затвердевание и подъем системы. Каждый этап должен происходить в правильной последовательности, чтобы обеспечить структурную стабильность и безопасную эксплуатацию.

Процесс начинается с подготовки опалубки и армирования. Рабочие устанавливают арматурные стержни внутри панелей опалубки в соответствии с конструктивным решением стены или ядра. После установки армирования панели опалубки выравниваются и закрепляются с помощью опорных рам и системы анкеров. Точное выравнивание на этом этапе имеет важное значение, поскольку оно определяет окончательную геометрию бетонной конструкции.

Затем бетон заливают в опалубочные формы. На этом этапе конструктивные рамы и кронштейны выдерживают давление свежего бетона. После заливки бетон должен застыть до тех пор, пока не достигнет достаточной прочности, чтобы выдержать операцию подъема. Этап отверждения гарантирует, что вновь сформированная часть стены или ядра сможет безопасно выдерживать нагрузки, передаваемые анкерными устройствами.

Как только бетон достигнет необходимой прочности, подъемный механизм начинает подъем опалубки. Гидравлические цилиндры или механические подъемные системы поднимают всю конструкцию, включая платформы и рамы, на следующий строительный уровень. После достижения нового положения система снова фиксируется с помощью новых анкерных точек, встроенных в бетон.

Цикл восхождения можно резюмировать следующим образом:

Повторяя этот цикл, опалубочная система движется вверх вместе со зданием. Этот процесс позволяет строительным бригадам поддерживать устойчивый ритм работы, что особенно важно в высотных зданиях, где вертикальный прогресс определяет общий график строительства.

Роль самоподъемной опалубки в высотном бетонном строительстве

Поддержка непрерывной вертикальной конструкции в высоких конструкциях

Высотное строительство требует создания высоких конструктивных элементов, проходящих через многие этажи здания. Эти элементы часто включают в себя железобетонные сердечники, несущие стены и шахты лифтов. Поскольку эти конструкции должны возводиться непрерывно от основания до верхних уровней здания, становятся необходимыми системы опалубки, поддерживающие повторяющиеся вертикальные циклы строительства. Самоподъемная опалубка выполняет эту роль, позволяя опалубке двигаться вверх по мере роста конструкции.

В проекте высотного здания центральное бетонное ядро ​​часто выступает в качестве основного структурного элемента, стабилизирующего все здание. Строительство этого ядра обычно начинается на ранних этапах проекта и продолжается на протяжении всего вертикального развития здания. Поскольку геометрия ядра остается в значительной степени неизменной от этажа к этажу, самоподъемную опалубку можно использовать повторно без существенных модификаций. Эта возможность повторно использовать одну и ту же систему на нескольких уровнях помогает поддерживать эффективность и согласованность на протяжении всего проекта.

Еще одна важная роль системы — поддержание непрерывного рабочего процесса вертикального строительства. После установки системы строительные бригады могут выполнять регулярный цикл работ по установке арматуры, заливке бетона, затвердеванию и подъему. Такой последовательный ритм позволяет менеджерам проектов более эффективно планировать распределение рабочей силы и оборудования.

Непрерывное строительство также уменьшает перерывы в строительном процессе. Традиционные методы опалубки требуют демонтажа и перемещения оборудования после каждого этапа, что может привести к задержкам и логистическим осложнениям. Напротив, самоподъемная опалубка остается прикрепленной к конструкции, позволяя ей двигаться вверх, не прерывая последовательность строительства.

Обеспечивая непрерывное вертикальное строительство, система помогает поддерживать прогресс в проектах, где высота является определяющей характеристикой конструкции.

Сохранение структурного выравнивания и точности строительства

В высотных зданиях точность конструкции имеет решающее значение, поскольку по мере подъема конструкции могут накапливаться небольшие отклонения. Если панели опалубки не выровнены правильно на каждом этапе строительства, возникающие ошибки могут повлиять на толщину стен, устойчивость конструкции или размещение компонентов здания. Самоподъемная опалубка способствует поддержанию выравнивания, обеспечивая стабильную и закрепленную платформу для панелей опалубки.

Анкерная система играет ключевую роль в обеспечении точности при вертикальном строительстве. Анкеры, заделанные в предварительно отлитые бетонные секции, надежно удерживают опалубку на месте. Поскольку система прикреплена к самой конструкции, она может сохранять постоянное положение относительно геометрии здания. Эта стабильность помогает гарантировать, что каждая новая секция стены будет совмещена с предыдущей.

Еще одним фактором, способствующим точности конструкции, является контролируемое движение подъемного механизма. Гидравлические подъемные системы позволяют опалубке постепенно и равномерно двигаться вверх. Это контролируемое движение снижает риск смещения во время процесса подъема и гарантирует, что система остается сбалансированной при достижении более высоких уровней.

Сохранение структурной точности также улучшает качество готовых бетонных поверхностей. Стабильные панели опалубки уменьшают движение во время заливки бетона, что помогает получить однородные поверхности стен и одинаковые размеры. В высотных зданиях, где конструктивные элементы должны отвечать строгим инженерным требованиям, эта согласованность становится особенно важной.

Благодаря своей анкерной системе поддержки и контролируемым операциям подъема самоподъемная опалубка играет важную роль в поддержании структурной точности на протяжении всего процесса вертикального строительства.

Преимущества самоподъемной опалубки в бетонных конструкциях

Эффективность и стабильность рабочего процесса в вертикальном строительстве

Одним из основных преимуществ самоподъемной опалубки является эффективность, которую она обеспечивает в проектах вертикального строительства. Традиционные системы опалубки требуют, чтобы рабочие разбирали и собирали панели после каждой заливки бетона, часто используя краны для подъема тяжелых компонентов на более высокие уровни. Этот процесс может замедлить строительство и создать логистические проблемы на загруженных строительных площадках. Самоподъемная опалубка решает эти проблемы, позволяя всей сборке опалубки двигаться вверх как единое целое.

После установки система может оставаться в эксплуатации на протяжении всего строительства вертикальной конструкции. Каждый цикл следует одной и той же последовательности установки арматуры, выравнивания опалубки, заливки бетона, отверждения и подъема. Поскольку систему не нужно демонтировать между этапами, время, необходимое для подготовки к следующему циклу строительства, значительно сокращается. Такая эффективность позволяет строительным бригадам поддерживать предсказуемый рабочий процесс на протяжении всего проекта.

Еще одним преимуществом системы является ее вклад в улучшение планирования. В высотном строительстве сроки проекта часто зависят от скорости возведения ядра здания. Обеспечивая регулярные и последовательные циклы строительства, самоподъемная опалубка помогает руководителям проектов более точно оценивать сроки завершения строительства.

Улучшение стабильности рабочего процесса также способствует координации между строительными бригадами. Когда цикл строительства следует единой схеме, разные группы, ответственные за армирование, проверку и заливку бетона, могут планировать свои задачи по одному и тому же графику.

Безопасность и снижение зависимости от подъемного оборудования

Безопасность является важным фактором в вертикальных строительных средах, где рабочие работают на значительной высоте над уровнем земли. Системы самоподъемной опалубки включают в себя интегрированные функции безопасности, которые создают контролируемую рабочую среду для строительного персонала. К этим функциям относятся рабочие платформы, ограждения и защитные барьеры, окружающие опалубочную систему.

Платформы, встроенные в систему, обеспечивают устойчивую поверхность, на которой рабочие могут устанавливать арматуру, проверять выравнивание опалубки и управлять операциями заливки бетона. Поскольку эти платформы остаются прикрепленными к системе, когда она поднимается вверх, работникам не нужно постоянно перемещать свои рабочие места. Такая устойчивость снижает риск, связанный с работой на высоте.

Еще одним важным преимуществом является снижение зависимости от кранов при перемещении опалубки. Во многих строительных проектах краны уже отвечают за подъем тяжелых материалов, таких как стальная арматура, элементы конструкций и оборудование. Если опалубочные панели требуют подъема краном после каждого этапа, это может привести к конфликтам в планировании и усложнить логистику на объекте.

Самоподъемная опалубка уменьшает эту зависимость, поскольку система движется вверх с помощью собственного подъемного механизма. В результате краны можно зарезервировать для транспортировки материалов, а не для перемещения опалубки. Такое улучшенное размещение оборудования может упростить планирование строительства и уменьшить заторы на загруженных строительных площадках.

Сочетание улучшенных условий безопасности и меньшей зависимости от подъемного оборудования делает самоподъемную опалубку эффективным решением для проектов, включающих высокие бетонные конструкции.

Монтаж и эксплуатация самоподъемной опалубки

Установка, цикл восхождения и координация строительства

Монтаж самоподъемной опалубки начинается после того, как выполнен первый участок бетонной конструкции. На этом этапе инженеры устанавливают базовую опалубку вокруг возводимого структурного элемента, обычно железобетонного ядра или стены, работающей на сдвиг. Точки крепления, встроенные в бетон, обеспечивают структурную поддержку, необходимую для крепления системы подъема.

На этапе установки несущие рамы, рабочие платформы и альпинистское оборудование собираются в единую конструкцию. Инженеры тщательно выравнивают панели опалубки, чтобы геометрия стены или ядра соответствовала проектным характеристикам. Поскольку система будет двигаться вверх, используя одну и ту же структурную структуру, на этом этапе крайне важно точное согласование.

После установки система выполняет повторяющийся цикл подъема, который продолжается по мере подъема здания. Рабочие сначала устанавливают арматуру и подгоняют щиты опалубки под следующую секцию конструкции. Затем бетон заливают в опалубочные формы. Как только бетон застынет и наберет достаточную прочность, подъемный механизм поднимает опалубку на следующий уровень.

Последовательность операций обычно соответствует предсказуемому рабочему процессу:

На протяжении всего этого процесса необходима координация между строительными бригадами. Инженеры контролируют устойчивость анкеров и выравнивание опалубочной системы на каждом этапе подъема. Руководители следят за тем, чтобы подъемные работы начинались только после того, как бетон достигнет необходимой прочности.

Поскольку система работает на увеличивающейся высоте по мере продвижения строительства, тщательный мониторинг и связь между командами остаются критически важными на протяжении всего проекта. При правильной координации система подъема позволяет строительным бригадам возводить высокие бетонные конструкции контролируемым, эффективным и устойчивым образом.

Заключение

Самоподъемная опалубка поддерживает высокую бетонную конструкцию. Это обеспечивает устойчивое вертикальное продвижение здания. Система повышает эффективность и безопасность работы.

Это обеспечивает организованность строительных циклов. Tianjin Easy Scaffolding Co., Ltd. предоставляет надежные системы. Их решения поддерживают стабильные и эффективные проекты.

Часто задаваемые вопросы

Вопрос: Что такое самоподъемная опалубка?

Ответ: Самоподъемная опалубка — это система, которая перемещается вверх вместе с бетонной конструкцией, обеспечивая непрерывное вертикальное строительство без частого перемещения крана.

Вопрос: Где обычно используется самоподъемная опалубка?

Ответ: Самоподъемная опалубка обычно используется в высотных ядрах, стенах, опорах мостов и других высоких бетонных конструкциях, требующих многократной вертикальной заливки.

Вопрос: Как самоподъемная опалубка повышает эффективность строительства?

Ответ: Самоподъемная опалубка сокращает необходимость демонтажа и подъема краном, что позволяет ускорить циклы строительства и сделать более предсказуемым график реализации проекта.

Вопрос: Каковы ключевые компоненты системы самоподъемной опалубки?

Ответ: Система самоподъемной опалубки обычно включает в себя подъемные кронштейны, гидравлические подъемные устройства, анкеры, структурные рамы и встроенные рабочие платформы.

Вопрос: Когда инженерам следует рассмотреть возможность использования самоподъемной опалубки?

Ответ: Инженеры рассматривают самоподъемную опалубку для проектов с высокими вертикальными элементами, где повторяющееся строительство стен и стабильные циклы подъема повышают производительность.
