Процесс строительства и ключевые моменты системы строительных лесов Ringlock

Современное коммерческое строительство требует эффективности, безопасности работников и универсальной структурной поддержки. Строительные леса Ringlock стали ведущей модульной структурой, обеспечивающей исключительную стабильность в различных условиях площадки, высокую грузоподъемность и высокую скорость сборки.

Поскольку глобальные строительные проекты становятся все более сложными, понимание систематического рабочего процесса сборки и стандартов технического соответствия становится необходимым. В этом подробном руководстве изложены пошаговая методология строительства, ключевые параметры безопасности и практические советы по оптимизации эффективности на строительной площадке.

Краткое содержание

Что такое система строительных лесов Ringlock

Система строительных лесов Ringlock представляет собой модульную стальную временную опорную конструкцию, в которой используется круглый розеточный соединитель с восемью точками крепления для быстрого закрепления ригелей и диагональных раскосов без гаек и болтов.

Конструкция сосредоточена лесов Ringlock вокруг центрального диска-розетки, приваренного через равные промежутки вдоль вертикальных стандартов. Этот уникальный соединитель позволяет подключать до восьми независимых элементов конструкции в одной узловой точке. В четырех узких прорезях можно разместить горизонтальные выступы под прямым углом, а в четырех широких прорезях можно прикрепить диагональные распорки под любым углом.

Благодаря использованию клинового соединительного механизма с молотковым приводом система создает жесткое самоблокирующееся соединение. Это жесткое узловое соединение эффективно передает горизонтальные и вертикальные нагрузки по всей раме лесов, обеспечивая высокую грузоподъемность и минимальные прогибы при тяжелых работах.

Для специализированных легких проектов, требующих устойчивости к коррозии, подрядчики часто используют сверхмощные алюминиевые системы лесов с кольцевыми замками, чтобы упростить погрузочно-разгрузочные работы, сохраняя при этом высокую грузоподъемность.

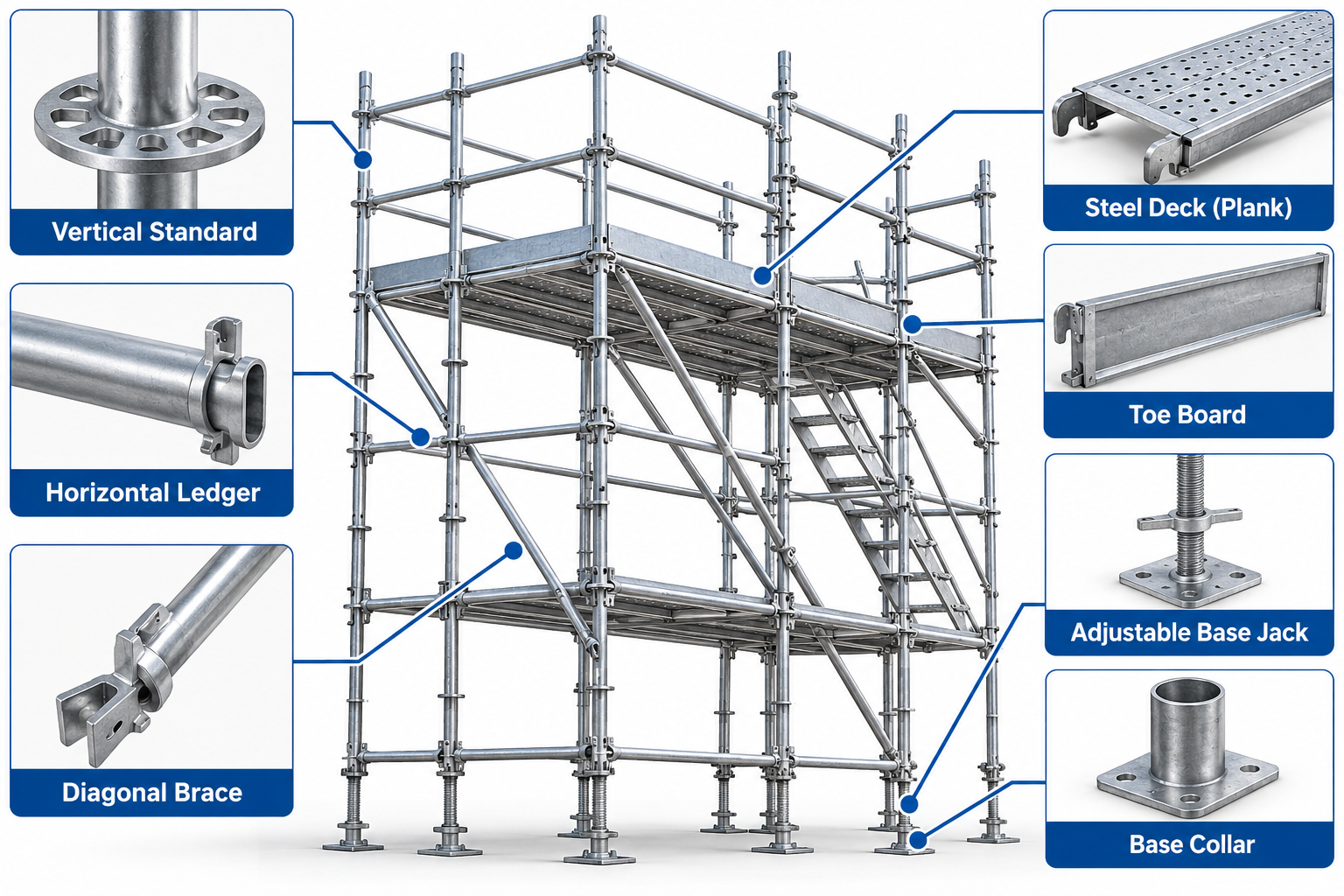

Основные компоненты строительных лесов Ringlock

Основные компоненты сборки строительных лесов Ringlock включают в себя вертикальные стойки, горизонтальные ригели, диагональные раскосы, регулируемые опорные домкраты, опорные воротники, стальные настилы и подножки.

Вертикальные стойки образуют основные несущие стойки конструкции. Эти стандарты, изготовленные из высокопрочных конструкционных стальных труб, имеют розетки, расположенные через каждые 500 миллиметров по длине, что позволяет настраивать уровни рабочей палубы.

Горизонтальные ригели соединяют стойки по горизонтали, образуя периметр каркаса и поддерживая рабочие настилы. Диагональные распорки фиксируются в широких розеточных пазах, обеспечивая прочность на боковой сдвиг и стабилизируя леса от ветровой нагрузки и смещения конструкции.

Регулируемые опорные домкраты в сочетании с опорными кольцами позволяют точно выравнивать высоту на неровной поверхности. Стальные доски надежно падают на горизонтальные ригелы с перфорированными противоскользящими поверхностями, предохранительными крюками и встроенными ветрозащитными замками для максимальной безопасности палубы.

Полные технические характеристики компонентов различных размеров можно найти в нашем каталоге универсальных модульных решений для строительных лесов с кольцевыми замками, чтобы выбрать идеальную конфигурацию для вашего проекта.

Пошаговый процесс строительства

Процесс строительства строительных лесов Ringlock включает в себя подготовку основания, установку опорного воротника, вертикальную стандартную установку, фиксацию горизонтальной балки, установку диагональных распорок, размещение досок и непрерывное крепление.

1. Подготовка основания и расположение опорного домкрата.

Перед сборкой компонентов проверьте состояние грунта, чтобы убедиться в достаточной несущей способности. Поместите деревянные пороги под домкраты со стальным основанием, чтобы равномерно распределить сосредоточенные нагрузки на мягкую почву или мощеные участки.

Отрегулируйте гайки опорного домкрата приблизительно до горизонтального уровня. Вставьте опорные кольца на каждую штангу опорного домкрата, определяя периметр фундамента для установки первого отсека.

2. Вертикальный стандарт и горизонтальный блок в сборе.

Вставьте вертикальные стандарты в базовые воротники. Соедините горизонтальные ригели в нижние пазы розеток соседних стандартов, чтобы сформировать начальную прямоугольную рамку заземления.

Аккуратно вбейте клиновые штифты ригел с помощью молотка, чтобы выровнять базовую конструкцию. Прежде чем полностью затягивать клиновые фиксаторы, проверьте уровни с помощью спиртового уровня, чтобы с самого начала обеспечить выравнивание по отвесу.

3. Установка диагональных распорок и настила.

Прикрепите диагональные распорки к внешним пазам розетки по диагонали через вертикальные отсеки, чтобы обеспечить жесткость конструкции. Плотно закрепите клинья с помощью 500-граммового молотка, чтобы создать жесткие узловые соединения.

Установите стальные доски на верхние горизонтальные балки, чтобы сформировать полноценные рабочие платформы. Надежно зафиксируйте крюки досок и зафиксируйте предохранительные штифты, чтобы предотвратить случайное смещение под действием поднимающегося ветра.

Чтобы узнать больше о наших производственных возможностях и процессах контроля качества, посетите EASY и ознакомьтесь со стандартами нашей компании.

4. Вертикальное удлинение и анкерное крепление

Продолжайте вставлять патрубки верхних вертикальных стандартов в нижние стойки по мере увеличения высоты. Повторите установку балки, раскосов и платформы для последующих рабочих подъемов.

Закрепите раму лесов к постоянной конструкции здания через определенные интервалы по вертикали и горизонтали с помощью жестких анкерных трубчатых стяжек, чтобы предотвратить опрокидывание при ветровых нагрузках.

Ключевые строительные стандарты и соображения по нагрузкам

Строительные нормы требуют точного соблюдения предельно допустимых нагрузок, строгих допусков по вертикальности в пределах от 1 до 1000 и обязательной схемы анкерных связей относительно общей высоты.

При расчете нагрузки необходимо учитывать собственные нагрузки, временные рабочие нагрузки, сопротивление ветра и ударные силы оборудования. Прежде чем возводить высотные леса, инженеры должны выполнить расчет нагрузки.

Убедитесь, что несущая способность основания превышает общую нагрузку, предусмотренную вертикальными стандартами. При работе на слабом земляном основании обязательны двойные деревянные подоконники или железобетонные подкладки.

Ключевые точки контроля качества и безопасности

Ключевые точки контроля безопасности сосредоточены на проверке компонентов перед сборкой, точном забивании клиновых штифтов, непрерывном мониторинге вертикального отвеса, размещении ограждений и контролируемых процедурах демонтажа.

1. Осмотр перед сборкой и безопасность клинового замка.

Перед монтажом проверьте все компоненты на наличие поверхностных трещин, погнутых труб, поврежденных сварных швов или деформированных клиновых штифтов. Немедленно отбраковывайте поврежденные предметы, чтобы предотвратить разрушение конструкции.

Убедитесь, что каждый клиновой фиксатор полностью посажен, ударяя по штифту стандартным молотком для строительных лесов до тех пор, пока не произойдет отскок. Ослабленные клиновые соединения существенно снижают жесткость конструкции.

2. Проверка отвеса и проверка врезки.

Регулярно проверяйте вертикальное выравнивание с помощью лазерных уровней или отвесов при установке каждого подъемника. Невертикальные стандарты создают эксцентричную нагрузку, резко снижая общую грузоподъемность.

Убедитесь, что структурные связи закреплены на прочных бетонных или стальных балках, а не на временных креплениях. Никогда не удаляйте стенные крепления преждевременно на этапе демонтажа.

3. Установка ограждений и защиты от мусора

Установите двойные ограждения, состоящие из верхних и средних поручней, на всех рабочих платформах высотой более 2 метров. Установите бортовые доски по краям настила, чтобы предотвратить падение инструментов.

Прикрепите защитные сетки или экран от мусора вдоль внешних сторон рамы, чтобы защитить рабочих и пешеходов внизу от падения строительного мусора во время работ над головой.

Строительные леса Ringlock против традиционных систем

Строительные леса Ringlock превосходят традиционные системы Cuplock и системы трубок и зажимов по скорости сборки, грузоподъемности, гибкости многоугольного соединения и более низким долгосрочным затратам на рабочую силу.

Хотя традиционные конструкции трубок и зажимов обеспечивают полную геометрическую гибкость, они требуют значительных трудозатрат и непрерывных испытаний на крутящий момент тысяч незакрепленных зажимов.

Модульные леса Ringlock сокращают время возведения до 50 процентов по сравнению с традиционными системами. Фиксированное расстояние между розетками обеспечивает постоянство геометрии, исключая ошибки измерения, вызванные человеческим фактором на месте.

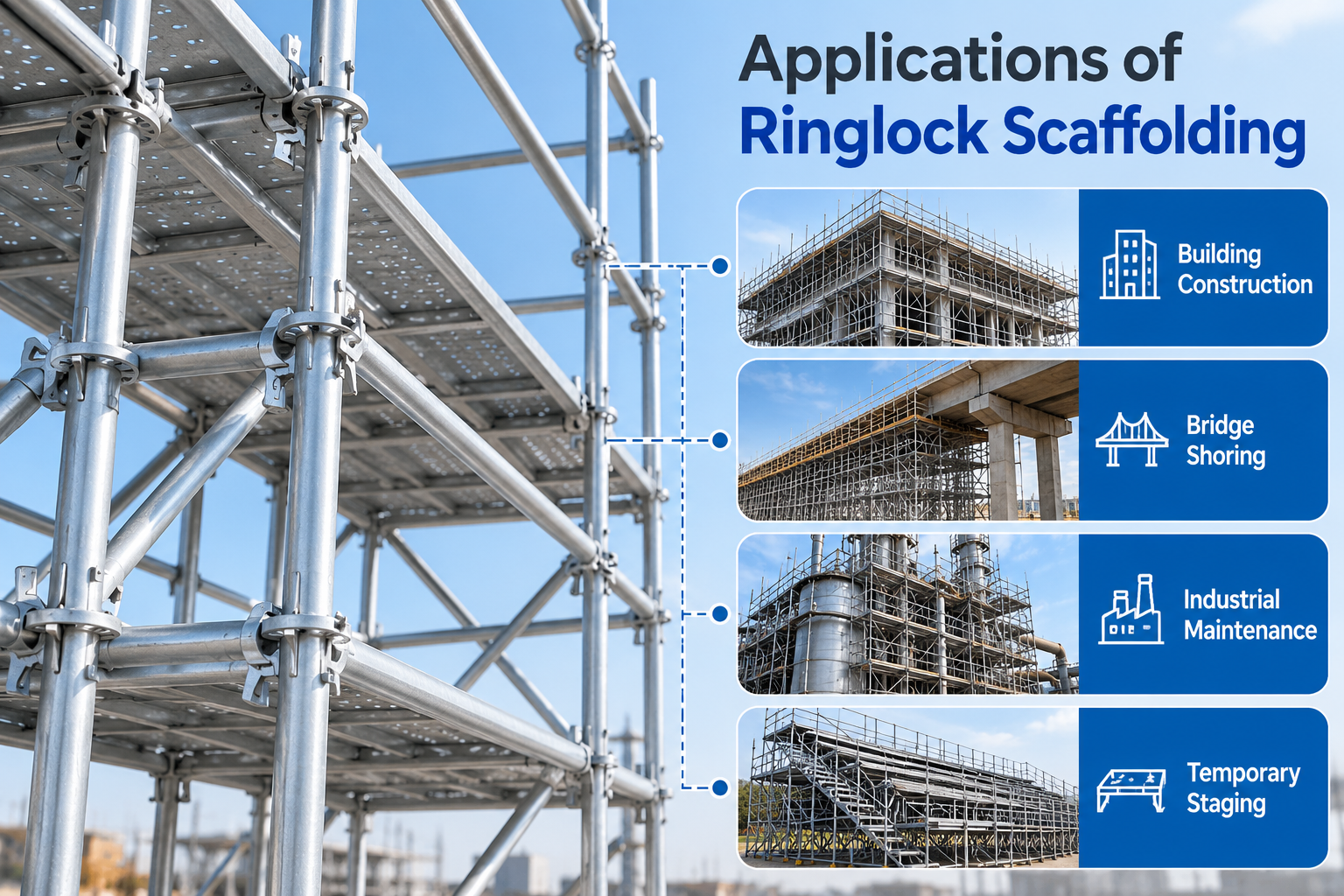

Применение строительных лесов Ringlock

Строительные леса Ringlock широко применяются в фасадах коммерческих зданий, проектах крепления мостов, обслуживании промышленных нефтеперерабатывающих заводов, судостроении и временных трибунах для мероприятий.

1. Фасады высотных коммерческих и жилых зданий

Модульная природа этой конструкции позволяет быстро расширять ее по вертикали вдоль сложных экстерьеров зданий. Изогнутые фасады легко перемещаются благодаря розеточным соединениям с переменным углом.

Рабочие платформы обеспечивают безопасный доступ для каменных работ, установки навесных стен, наружной окраски и нанесения изоляции на большой высоте.

2. Крепление для тяжелых условий эксплуатации и поддержка инфраструктуры

Обладая высокой несущей способностью на вертикальную опору, эти системы служат в качестве опорных рам для заливки тяжелых бетонных плит при строительстве мостов и туннелей.

Компоненты системы легко интегрируются с прочными опорными системами алюминиевых балок, безопасно выдерживая огромные гидравлические и бетонные нагрузки во время строительных работ.

3. Промышленное обслуживание и нефтехимические нефтеперерабатывающие заводы.

На химических заводах, электростанциях и верфях сложные сети трубопроводов и круглые резервуары представляют собой сложную пространственную задачу для стандартных прямоугольных лесов.

Розеттовые соединения позволяют компонентам консольно располагаться вокруг круглых конструкций, обеспечивая безопасный доступ для обслуживания на 360 градусов к резервуарам для хранения, котлам и промышленным стоякам.

4. Временные площадки для мероприятий и трибуны.

Высокая структурная устойчивость и стандартизированные размеры пролетов делают каркас идеальным выбором для строительства сцен для общественных мероприятий, осветительных вышек и временных трибун.

Быстрая сборка и быстрый демонтаж обеспечивают минимальное беспокойство в общественных местах, одновременно соблюдая строгие международные нормы безопасности для общественных собраний.
