Как собрать нижний узел строительных лесов Ringlock

В проектах коммерческого и промышленного строительства создание прочного фундамента имеет важное значение для общей безопасности объекта. Современное строительство в значительной степени опирается на модульные временные конструкции, обеспечивающие надежный доступ рабочих на возвышенности. Среди этих модульных решений леса Ringlock выделяются как универсальный и конструктивно надежный вариант, используемый на основных строительных площадках по всему миру.

Понимание того, как правильно сконструировать нижнюю сборку, позволяет избежать распространенных ошибок при установке, которые приводят к нестабильности конструкции. В этом подробном руководстве подробно описан пошаговый процесс установки опорных домкратов, опорных воротников, ригелей и диагональных раскосов для обеспечения максимальной безопасности и конструктивных характеристик.

При создании модульных систем изучение профессиональных решений по поставкам, таких как варианты оборудования EASY, обеспечивает высокие стандарты выполнения проекта. Компоненты премиум-класса, разработанные с точными допусками, помогают поддерживать точную геометрию на каждом этапе сборки.

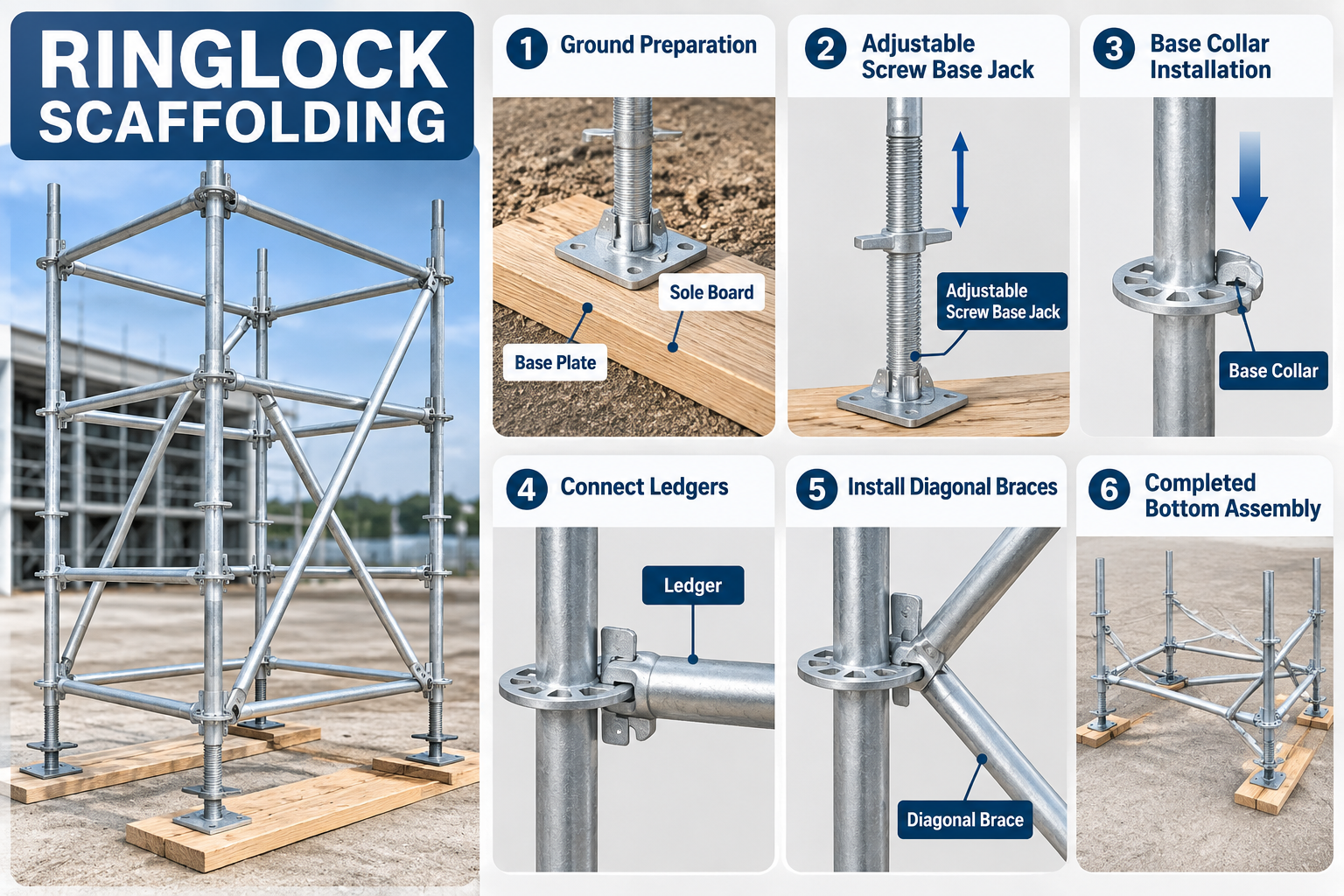

Ниже приведен обзор основных разделов, рассматриваемых в этом руководстве, с кратким изложением основных процедур правильной установки узла днища:

Предварительная подготовка основания

Правильная подготовка грунта требует оценки несущей способности почвы, очистки поверхности от мусора и укладки прочных подошв для равномерного распределения структурных нагрузок по земле.

Перед установкой любых строительных лесов Ringlock инженеры на местах и ​​специалисты по технике безопасности должны провести тщательный осмотр земли. Поверхность земли должна быть уплотненной, ровной и свободной от мягкой грязи, стоячей воды или неуплотненной насыпи. Если фундамент неадекватен, постоянные и постоянные нагрузки вызовут неравномерную осадку, что приведет к наклону конструкции и потенциальному обрушению.

При работе на грунтовых грунтах рабочие должны укладывать сплошные деревянные подоконники или бетонные отливы под каждую опорную плиту. Эти подошвы распределяют концентрированные вертикальные силы по более широкой площади поверхности. Использование сертифицированных материалов высокой плотности, таких как сверхпрочные строительные леса Ringlock, гарантирует, что основание выдерживает тяжелые промышленные нагрузки без проседания.

Всегда проверяйте, чтобы подошвенные доски выступали как минимум на два дюйма за пределы каждой стороны стальной опорной пластины. Обеспечьте полный контакт поверхности между доской и землей, чтобы предотвратить раскачивание или наклон во время установки.

1. Перед размещением проверьте состояние почвы на участке и утрамбуйте рыхлую землю или гравий.

2. Удалите мусор, рыхлые камни и стоячую воду из зоны установки.

3. Уложите плотные деревянные подошвы перпендикулярно линии конструкции лесов.

4. Точно расположите расположение оснований в соответствии с конструктивными чертежами.

Настройка домкратов с регулируемым винтовым основанием

Регулируемые домкраты с винтовым основанием расположены непосредственно на подошвах, обеспечивая регулировку высоты с учетом неровностей грунта.

Домкраты с винтовым основанием служат основной вертикальной опорой и механизмом выравнивания всей конструкции. Разместите каждый базовый домкрат по центру отдельной подошвы, чтобы максимизировать распределение нагрузки. Базовый домкрат состоит из тяжелой стальной пластины, приваренной к стальному штоку с резьбой и регулировочной гайкой с буртиком.

Отрегулируйте все гайки с буртиком на одинаковую высоту, прежде чем вставлять дополнительные компоненты конструкции. Никогда не вытягивайте опорные домкраты слишком сильно, превышая максимально допустимую высоту резьбы производителя. Превышение рекомендуемого удлинения снижает несущую способность конструкции и увеличивает риск изгиба под тяжелыми нагрузками.

Перед вводом в эксплуатацию проверьте каждый винт домкрата на наличие повреждений резьбы, налипаний бетона или ржавчины. Плавно работающие регулировочные гайки необходимы для точного микронивелирования по всей базовой решетке.

Правильная установка опорных воротников

Хомуты основания скользят по регулируемым стойкам опорного домкрата, образуя самое нижнее соединительное кольцо розетки для горизонтальных ригелей.

Базовое кольцо представляет собой короткую трубчатую секцию, приваренную к стандартному розеточному диску с восемью отверстиями. Хомут опирается непосредственно на регулировочную гайку опорного домкрата. Этот компонент образует нижнюю точку соединения для строительных лесов Ringlock, позволяя соединить первоначальные балки вместе с опорными домкратами перед установкой вертикальных стоек полной высоты.

Наденьте опорное кольцо на резьбовой вал домкрата до тех пор, пока оно не будет плотно прилегать к гайке с буртиком. Убедитесь, что кольцо розетки ориентировано правильно: есть четыре маленьких отверстия для прямоугольных перекладин и четыре больших отверстия для диагональных раскосов.

Использование оригинальных модульных компонентов, таких как комплексная система строительных лесов с кольцевым замком , обеспечивает полную совместимость между базовыми муфтами и головками горизонтальных ригелей. Слабые или несоответствующие допуски в этой нижней узловой точке могут создать структурную нестабильность на верхних уровнях.

1. Убедитесь, что регулировочная гайка опорного домкрата установлена ​​на желаемой высоте.

2. Опустите базовую втулку на шток домкрата до тех пор, пока она не будет плотно прилегать к регулировочной гайке.

3. Совместите кольца-розетки с соседними гнездами, чтобы упростить первоначальные соединения ригелей.

Соединение базовых регистров и квадратура сетки

Базовые ригели прикрепляются горизонтально к розеткам базового воротника с помощью клиновых головок, зафиксированных молотком, чтобы создать квадратную жесткую базовую решетку.

Установив опорные домкраты и опорные кольца на место, установите горизонтальные перекладины между соседними домкратами. Вставьте клиновидную головку полки в одну из маленьких прорезей на розетке опорного воротника. Вставьте невыпадающий клиновой штифт в паз розетки и надежно постучите по нему молотком.

Постройте полный прямоугольный или квадратный отсек, соединив четыре опорных домкрата с четырьмя горизонтальными перекладинами. Чтобы убедиться, что рама идеально ровная, измерьте диагональ между противоположными углами отсека. Равные размеры диагонали подтверждают квадратную раму под углом 90 градусов, предотвращая структурные искажения при подъеме вверх.

Никогда полностью не вбивайте клиновые штифты до тех пор, пока не будут установлены все четыре боковые планки и не проверены размеры диагонали. Как только геометрия отсека станет квадратной, надежно забейте каждый клин двухфунтовым молотком до тех пор, пока соединение не зазвенит плотно.

Установка диагональных раскосов для устойчивости конструкции

Вертикальные диагональные распорки соединяются между базовыми отсеками, фиксируя прямые углы и предотвращая боковое раскачивание.

В то время как горизонтальные ригели определяют размеры сетки, диагональные распорки обеспечивают необходимую боковую устойчивость. В строительных лесах Ringlock используются диагональные распорки, оснащенные вращающимися клиновыми головками, которые фиксируются в больших пазах розеточных дисков.

Вставьте клиновые головки диагональных распорок в широкие пазы розеток противоположных базовых буртиков или вертикальных узлов. Сочетание горизонтальных ригелей и диагональных раскосов создает жесткие треугольные формы, устойчивые к раскачиванию, ветровым нагрузкам и сейсмическим воздействиям.

Установите диагональные раскосы как в продольном, так и в поперечном направлениях в соответствии с инженерными планами. Убедитесь, что клиновые штифты полностью вошли в широкие пазы розетки и плотно забиты стальным молотком, чтобы зафиксировать базовую геометрию конструкции.

1. Выберите диагональную распорку правильной длины, соответствующую размерам вашего отсека.

2. Вставьте клиновидную головку нижней распорки в большую прорезь на розетке воротника основания.

3. Соедините клиновую головку верхней распорки с соседней стандартной розеткой.

4. Закрепите оба клиновых штифта с помощью молотка, чтобы завершить установку распорки.

Выравнивание и выравнивание базовой конструкции

Окончательное выравнивание основания требует проверки горизонтальных ригелей и вертикальных стандартов с помощью спиртового уровня, одновременно поворачивая накидные гайки основания для достижения абсолютной точности.

Прежде чем добавлять верхние вертикальные стандарты, выполните комплексную проверку уровня по всей базовой сетке. Поместите длинный спиртовой уровень на соседние горизонтальные перекладины, чтобы проверить горизонтальное выравнивание. Поместите уровень вертикально на опорные кольца и первоначальные стандарты, чтобы подтвердить выравнивание по отвесу.

Отрегулируйте гайки домкрата по отдельности, чтобы поднять или опустить определенные углы, пока все риги не станут полностью выровненными. Найдите время, чтобы точно выполнить этот шаг; небольшие ошибки выравнивания базового соединения быстро возникают по мере добавления дополнительных ярусов, что приводит к опасным структурным перекосам на высоте.

Как только вся опорная решетка станет ровной, вертикальной и прямоугольной, еще раз проверьте все соединения клиньев и убедитесь, что каждая доска подошвы прочно прилегает к земле. Правильно установленная база обеспечивает надежную основу для строительства более высоких уровней.
